Connettori ANSI (USA)

Connettori termocoppia

A causa della loro posizione in ambienti spesso avversi come le zone di lavoro calde di forni e macchinari, i sensori di temperatura sono soggetti a corrosione e danni meccanici. La necessità di sostituzione occasionale è inevitabile e l'uso di connettori adatti consente un interscambio rapido, positivo e affidabile senza errori senza rischio di connessione incrociata pericolosa.

Queste spine e prese termocoppia hanno un vantaggio tecnico e pratico rispetto ad altri tipi quando si terminano i fili termocoppia o si compensano i cavi in un

varietà di dimensioni. I fili sono inseriti tra piastre di materiale termoaccoppiate con una vite di bloccaggio, accomodanti da fili molto fini a cavi bloccati (fino a 0,75 mm2).

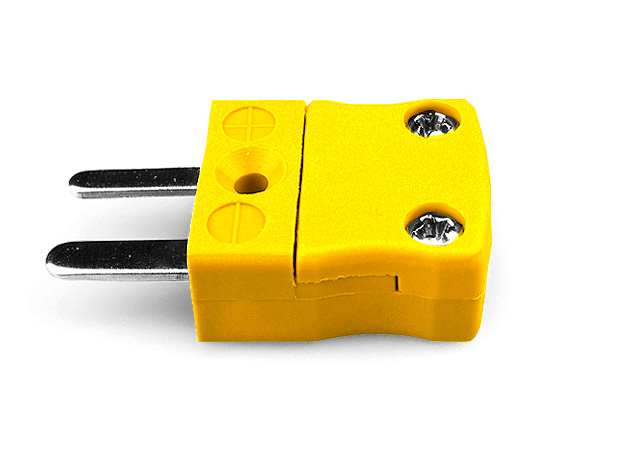

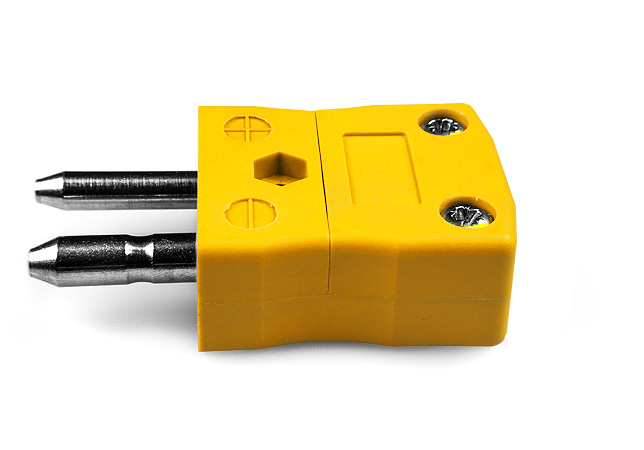

I connettori sono codificati a colori e polarizzati e si accoppiano con altre marche di spine e prese. Essi possono essere montati direttamente su guaine fino a 3 mm di diametro nel caso della versione in miniatura o 1/4 di (6,35 mm) con la versione standard per mezzo del cespuglio di ottone disponibile.

Le prese possono essere fornite come versioni di montaggio in linea o a pannello con fascia rettangolari o circolari. I connettori sono in plastica riempita di vetro per un funzionamento affidabile fino a 220 gradi centigradi.

L'uso di materiale termoaccoppiato elimina l'errore di misura dovuto all'interconnessione e il luminoso corpo isA codificato a colori garantisce una chiara identità del tipo di termocoppia in uso.
