Interruttori del pannello della termocoppia IEC
Cambia valuta

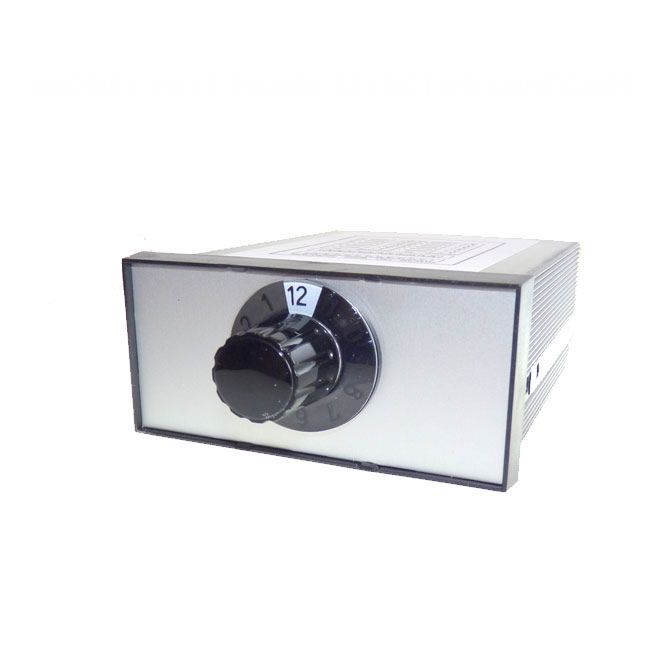

Gli interruttori di dimensioni DIN di montaggio del pannello 767S offrono una selezione comoda e affidabile di un massimo di 12 ingressi termocoppia o RTD (l'opzione Pt100 3 o 4 fili ha solo 6 ingressi).
L'interruttore rotante del pannello anteriore offre una facile selezione e un'indicazione chiara del canale desiderato.
Gli ingressi avvengono tramite terminali montati sul retro, con 1 metro di piombo di uscita per il collegamento a un termometro a pannello, ecc.
I modelli di termocoppia sono cablati nel filo di estensione appropriato per la migliore precisione possibile (le unità di tipo R/S utilizzano filo di compensazione).
Un tipo universale di 12 modi per l'uso con altri tipi di termocoppia o sensore, l'unità ha 2 terminazioni di uscita del filo che
per adattarsi alla propria scelta di termocoppia o cavo sensore (nota: cavo non è incluso).
Specifica
- Connessioni di ingresso - Barriera terminale Striscia.
- Connessione di uscita - Un metro del cavo appropriato(cavo non incluso nel modello 'universale')
- Selezione ingresso - Interruttore rotante multipolo.
- Dimensioni - Dimensione DIN lunetta 48mm alta x 96mm di larghezza. Profondità 120mm dietro il pannello.
- Ritaglio del pannello - 45mm alto x 92 mm di larghezza.
- Numero di ingressi: 12 (pt100 3 o 4 opzione filo ha solo 6 ingressi)
