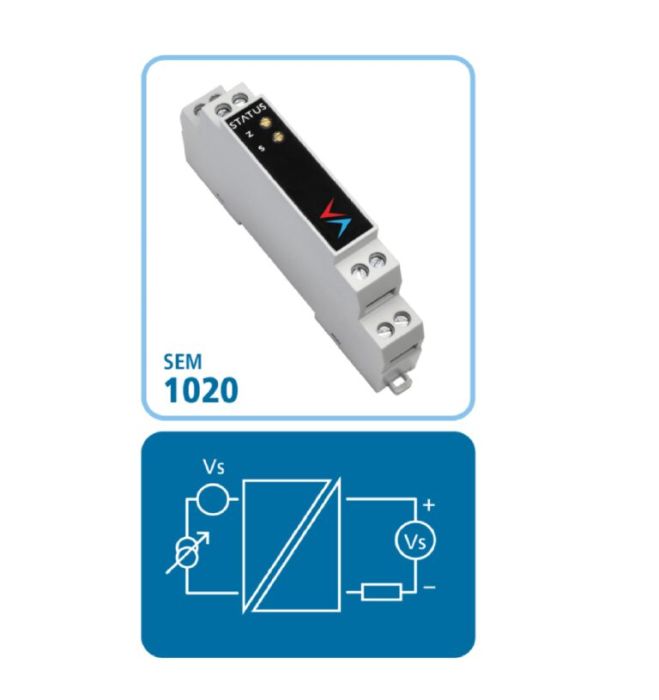

Stato SEM1020 - Isolatore / ripetitore di loop da 4 a 20 mA

• (da 4 a 20) mA
• MULTIFUNZIONE ISOLARE, POTENZIARE, TRIMMARE
• ISOLAMENTO GALVANICO 500 VDC, 1 KV FLASH TESTED
• ALTA PRECISIONE

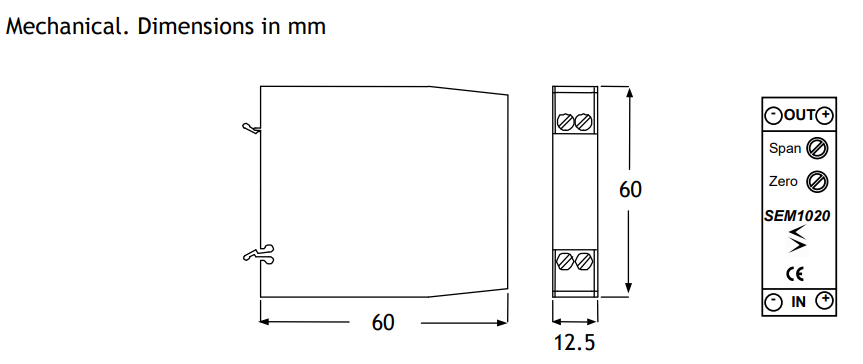

• 12,5 mm DI LARGHEZZA

L'isolatore SEM1020 progettato per l'uso quando l'alimentazione disponibile su entrambi i lati della barriera di isolamento. Questo isolatore non richiede alcuna regolazione da parte dell'utente durante la messa in servizio, a parte un test iniziale, per garantire che funzioni correttamente nell'intero intervallo di lavoro. Piccole regolazioni possono essere apportate alla calibrazione del dispositivo per mezzo dei due potenziometri di calibrazione accessibili sul pannello frontale. Un collegamento errato nel circuito non dannegger il dispositivo purch non vengano superate le correnti/tensioni massime specificate.

ALTA PRECISIONE

Solo errore di 10 uA tra i segnali di ingresso e di uscita garantisce la sicurezza nelle prestazioni SEM1020 dei prodotti.

ISOLAMENTO GALVANICO

Con un isolamento di 500 V c.c. tra i circuiti di ingresso e di uscita, il SEM1020 la soluzione ideale per la rimozione dei loop di terra tra le apparecchiature ad anello (da 4 a 20) mA.

UNISCE I LOOP DI INGRESSO E USCITA ALIMENTATI (DA 4 a 20) mA

Il SEM1020 richiede alimentatori ad anello alimentati su entrambe le connessioni di ingresso e di uscita, in modo da poter unire in modo sicuro due alimentatori attivi in caso di conflitto con pi di un'apparecchiatura che alimenta un circuito di controllo.

BOOST A (da 4 a 20) mA LOOP

Il SEM1020 pu essere utilizzato per estendere l'intervallo di un loop di controllo debole (da 4 a 20) mA consentendo l'aggiunta di un'alimentazione ad anello aggiuntiva, isolata dall'alimentazione ad anello primaria.

FUNZIONE LOOP TRIM

Il SEM1020 pu essere utilizzato per aggiungere una funzione di regolazione fine (4 e 20) mA a un sensore senza opzioni di regolazione.
