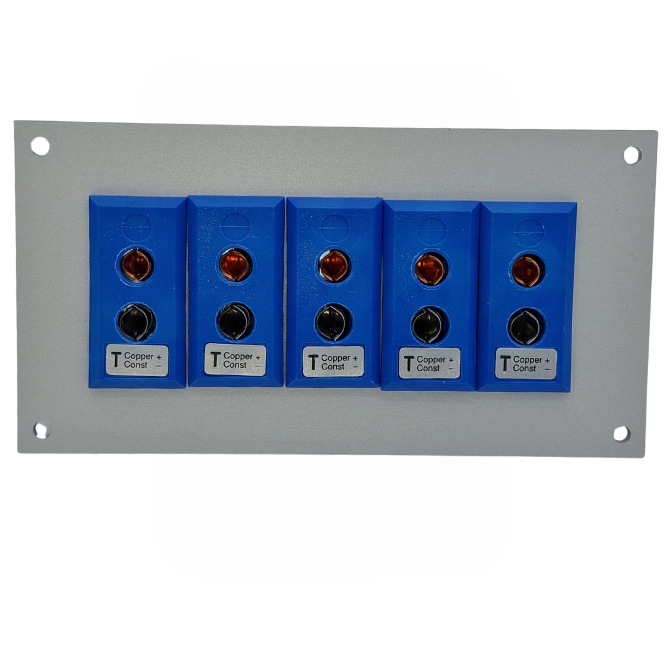

Connettore per termocoppia da pannello in alluminio con prese standard ANSI di tipo T
Cambia valuta
Pannelli di collegamento per termocoppie standard preassemblati
Una gamma di pannelli assemblati orizzontali standard preassemblati progettati per l'uso con termocoppie o cavi con spine standard. Sono robusti e perfetti per il montaggio in sale di controllo, banchi di prova, applicazioni di laboratorio, sale di controllo e altro ancora. Supportano codici di calibrazione tra cui K, J e T con prese rapide e possono ospitare circuiti da 1 a 24 vie, con un intervallo di temperatura massimo fino a +120 C.
- Fornito premontato con prese per fascia standard
- Circuiti a 1 24 vie
- Calibrazione di tipo K, J e T disponibile
- Temperatura massima 120C
Applicazioni tipiche
- Produttori OEM
- Costruttori di quadri di strumentazione
- Sale di controllo
- Banchi di prova e skid
Tabella delle taglie
| 1 VIE - H66mm x L50mm | 2 VIE - A66 mm x L69 mm | 3 VIE - H66mm x L88mm | 4 VIE - H66mm x L107mm |
| 5 VIE - H66mm x L126mm | 6 VIE - A66 mm x L 145 mm | 8 VIE - H66mm x L183mm | 10 VIE - A 66 mm x L 221 mm |
12 VIE - H66mm x 259mm | 16 VIE - A 111 mm x L 183 mm | 18 VIE - 111 mm x L 202 mm | 20 VIE - A 111 mm x L 221 mm |
| 24 VIE - A111mm x L259mm |
Indicazioni
| Descrizione Generale | A selection of standard ANSI pre-assembled thermocouple panels, 1-24 way, to suit your specific application. Accepts standard round pin plug connector. Nylon clip for quick, simple fixing to panel. |
|---|---|
| Tipo di termocoppia | T ANSI |
| Dimensione del connettore | Standard |
| Tipo di connettore | Fascia Mounting Socket |
| Colore | Blue |
| Massimo Temperatura | 120°C |
| +Contatto positivo | Copper |
| -Contatto negativo | Copper Nickel |
| Standard rispettati | BS EN 50212:1997. RoHS |
3D Animation of Standard IEC Thermocouple Connector Fascia Socket From Labfacility
Standard Rectangular Fascia Socket IEC *Standard thermocouple fascia mounting socket with clip Panel mounting *Accepts standard round pin plug connectors *Nylon clip for quick, simple fixing to panel *All fascia mounting sockets are polarised by means of unequally sized pins *Colour coded in accordance with IEC specification *Max temperature 120°C About Labfacility Formed in 1971, Labfacility specialises in the field of Temperature and Process Measurement. We are the largest UK manufacturer of both temperature sensors and thermocouple connectors. Quality and Service are key elements in the continued growth of Labfacility; technical support is always freely available from our experienced technical sales teams and the company has ISO9001 accreditation. Labfacility specialises in the manufacture of Temperature Sensors, Thermocouple Connectors and Precision Electronic Thermometers (Tempmaster PRO & Labcal PRO), and also stocks a vast range of Thermocouple Wire and Cable. visit www.labfacility.com
