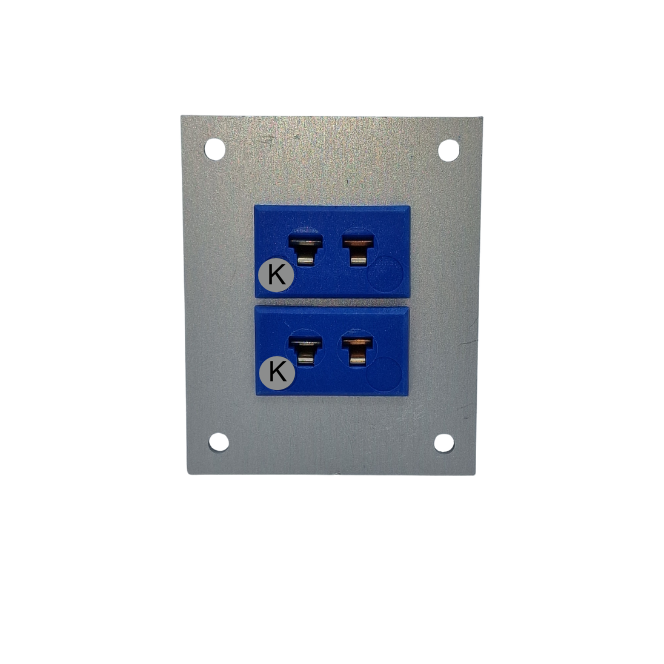

Connettore per termocoppia da pannello in alluminio con prese miniaturizzate JIS di tipo K
Cambia valuta
Pannelli di connessione per termocoppie miniaturizzati preassemblati
Le immagini renderizzate per mostrare il colore del corpo del connettore - le versioni effettive di JIS Type K variano da quelle mostrate.
Una gamma di pannelli assemblati orizzontalmente miniaturizzati preassemblati progettati per l'uso con termocoppie o cavi con connettori maschio miniaturizzati. Sono robusti e perfetti per il montaggio in sale di controllo, banchi di prova, applicazioni di laboratorio, sale di controllo e altro ancora. Disponibile nel codice di calibrazione K, con prese rapide e pu ospitare circuiti da 1 a 24 vie, con un intervallo di temperatura massimo fino a +120C.
- Fornito pre-equipaggiato con prese per fascia miniaturizzate
- Circuiti a 1 24 vie
- Calibrazione di tipo K disponibile
- Temperatura massima 120C
Applicazioni tipiche
- Produttori OEM
- Costruttori di quadri di strumentazione
- Sale di controllo
- Banchi di prova e skid
Tabella delle taglie
| 1 VIE - A45 mm x L 40 mm | 2 VIE - H45mm x L55mm | 3 VIE - A45mm x L70mm | 4 VIE - H45mm x L85mm |
| 5 VIE - A45mm x L100mm | 6 VIE - H45mm x L115mm | 8 VIE - A45mm x L145mm | 10 VIE - A45 mm x L 175 mm |
| 12 VIE - A45mm x L205mm | 16 VIE - H75mm x L145mm | 18 VIE - H75mm x L160mm | 20 VIE - A75 mm x L 175 mm |
| 24 VIE - A75mm x L205mm |
Indicazioni
| Descrizione Generale | A selection of miniature JIS pre-assembled thermocouple panels, 1-24 way, to suit your specific application. All fascia mounting sockets are polarised by means of unequally sized pins |
|---|---|
| Tipo di termocoppia | K JIS |
| Dimensione del connettore | Miniature |
| Tipo di connettore | Fascia Mounting Socket |
| Colore | Blue |
| Massimo Temperatura | 120°C |
| +Contatto positivo | Nickel Chromium |
| -Contatto negativo | Nickel Alloy |
| Standard rispettati | BS EN 50212:1997. RoHS |
