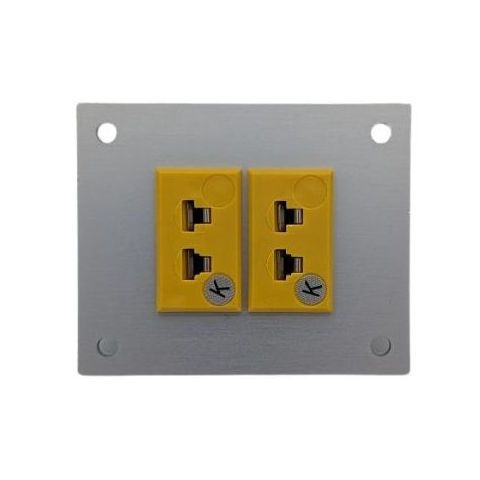

Connettore per termocoppia da pannello in alluminio con prese miniaturizzate ANSI di tipo K
Cambia valuta
Pannelli di connessione per termocoppie miniaturizzati preassemblati
Una gamma di pannelli assemblati orizzontalmente miniaturizzati preassemblati progettati per l'uso con termocoppie o cavi con connettori maschio miniaturizzati. Sono robusti e perfetti per il montaggio in sale di controllo, banchi di prova, applicazioni di laboratorio, sale di controllo e altro ancora. Supportano codici di calibrazione tra cui K, J e T con prese rapide e possono ospitare circuiti da 1 a 24 vie, con un intervallo di temperatura massimo fino a +120 C.
- Fornito pre-equipaggiato con prese per fascia miniaturizzate
- Circuiti a 1 24 vie
- Calibrazione di tipo K, J e T disponibile
- Temperatura massima 120C
Applicazioni tipiche
- Produttori OEM
- Costruttori di quadri di strumentazione
- Sale di controllo
- Banchi di prova e skid
Tabella delle taglie
| 1 VIE - A45 mm x L 40 mm | 2 VIE - H45mm x L55mm | 3 VIE - A45mm x L70mm | 4 VIE - H45mm x L85mm |
| 5 VIE - A45mm x L100mm | 6 VIE - H45mm x L115mm | 8 VIE - A45mm x L145mm | 10 VIE - A45 mm x L 175 mm |
| 12 VIE - A45mm x L205mm | 16 VIE - H75mm x L145mm | 18 VIE - H75mm x L160mm | 20 VIE - A75 mm x L 175 mm |
| 24 VIE - A75mm x L205mm |
Indicazioni
| Descrizione Generale | A selection of miniature IEC pre-assembled thermocouple panels, 1-24 way, to suit your specific application. All fascia mounting sockets are polarised by means of unequally sized pins |
|---|---|
| Tipo di termocoppia | K ANSI |
| Dimensione del connettore | Miniature |
| Tipo di connettore | Fascia Mounting Socket |
| Colore | Yellow |
| Massimo Temperatura | 120°C |
| +Contatto positivo | Nickel Chromium |
| -Contatto negativo | Nickel Alloy |
| Standard rispettati | BS EN 50212:1997. RoHS |
3D Animation of Miniature ANSI Thermocouple Connector Fascia Socket From Labfacility
Miniature Rectangular Fascia Socket ANSI *Panel mounting *Clip for quick, simple fixing to panel *Max temperature 120 deg C About Labfacility Formed in 1971, Labfacility specialises in the field of Temperature and Process Measurement. We are the largest UK manufacturer of both temperature sensors and thermocouple connectors. Quality and Service are key elements in the continued growth of Labfacility; technical support is always freely available from our experienced technical sales teams and the company has ISO9001 accreditation. Labfacility specialises in the manufacture of Temperature Sensors, Thermocouple Connectors and Precision Electronic Thermometers (Tempmaster PRO & Labcal PRO), and also stocks a vast range of Thermocouple Wire and Cable. Visit www.labfacility.com
